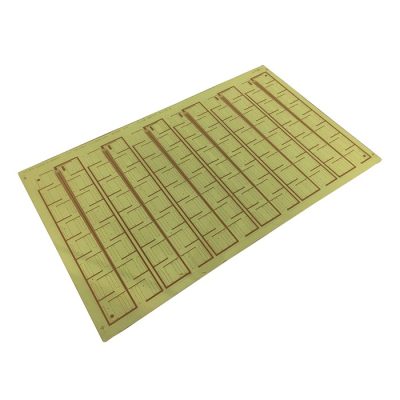

玻璃基板膜

技术优势

材料客制化
如：高反射材料、任意铜厚、PET/BT/Glass基材，基材厚度支持50um-2mm等。
细线路制程
L/S=40um/40um，铜厚12-15um；
材料涨縮可控制在万分之六以內；
尺寸可支援到最大2000*1250mm；
柔性可折叠材料与元件方案。

电视背光应用

材料特性

MiniLED背光灯板材料-玻璃基板和PCB基板

优势：受限于自身尺寸和SMT贴装设备，PCB基板的灯板尺寸较小，
大尺寸产品需多块灯板拼接组装影响显示画质，玻璃基板是一种表面极其平整的薄玻璃片，
玻璃基板因平坦度高单板支持大尺寸散热性优于PCB等是未来的发展趋势，
玻璃基板的核心材质与 LED 晶体都是无机半导体结晶，玻璃材质更容易实现超薄化加工，
VR可穿戴设备及手机显示等高分区设计的领域，对散热要求更高，小尺寸的玻璃基生产良率尚可，
因此玻璃基板具备一定的优势。此外对于高密度的组装，对基板的平整度要求较高，玻璃基板也是较优的选择。
PCB基板工艺技术成熟， 铜材质的高韧性能够有效提高直通良率；
PCB基板的技术发展更为成熟，供应链也相对完整，其生产良率逐年在提升，目前已经有较好的保障；
而玻璃基易碎，相对来说产业的成熟度较低，因此现阶段玻璃基MiniLED产品良率要远远低于PCB基MiniLED产品。

劣势：玻璃基板，尺寸越大，越易碎，导致生产良率较低，因此在中大尺寸领域，玻璃基板尚无法与PCB基板抗衡；PCB基板材料成本是玻璃基板的几倍，PCB基板由于其自身散热性的限制，在大尺寸应用中容易翘曲变形，
导致MiniLED芯片转移到PCB基板上的难度变得更高。

应用范围

◆ VR、可穿戴设备及手机显示；
◆ 车用显示器、pad、笔电、电竞显示器；
◆ TV，专业会议机。

定制化

我司经过多年的沉淀与积累，拥有完善的研发和生产体系，为客户提供整体的解决方案，
根据设计方案及要求，提供个性化定制服务，我们始终坚持以客户为导 向，量身定做适合客户需要的最佳方案。
